　VOLTEX MIST ELIMINATORは、ミスト分離に優れた特性を持つ納入実績の多い装置です。

型番	V922-1	-2	-3	-4	-5	-6	-7	-8	-9	-10	-11	-12	-13	-14	-15	-16	-17	-18
処理風量	60㎥/ min	80	100	150	200	250	300	350	400	500	600	750	950	1,100	1,500	2,000	3,000	4,500
洗浄水量	10ｌ/ min	10	10	20	20	45	45	45	45	45	70	70	100	100	130	180	330	400
L	1,610	2,010	1,410	1,410	1,810	1,410	1,610	1,810	1,410	1,610	1,610	1,810	1,610	2,210	2,310	2,910	2,910	3,710
A	550	750	450	450	650	450	550	650	450	550	550	650	550	850	900	1,200	1,200	1,600
D	400	400	600	700	900	900	1,000	1,050	1,100	1,300	1,300	1,500	1,600	1,750	2,000	2,300	2,900	3,300
E	600	750	600	700	700	850	900	1,000	1,050	1,100	1,300	1,400	1,600	1,700	2,000	2,300	2,650	3,450
ID	300	400	450	500	600	750	750	750	900	1,050	1,050	1,200	1,350	1,350	1,500	1,800	2,400	2,700
P	1	1	1	1	2	2	2	2	2	2	2	3	3	3	3	4	5	8

1. 高効率・低圧力損失

　特殊形状のエリミネーターブレードを使用しているため、20μm以上のミストを99.9%以上除去、回収する性能を　持っています。又、圧力損失も低く、最大風速時でも300Pa以下です。

2. 軽量、高耐蝕性・耐熱性

　すべて耐蝕FRP及びプラスチックで製作されていますので、優れた耐蝕性を有しています。又、ブレードのプラスチックの種類は耐熱及び耐蝕性より選定します。(場合によりSUS製も製作します。)

3. 標準化されたユニット

　風速が8m/secまでとれるため、コンパクトな機器となります。又、4,500㎥/minの流量まで標準かされているため、特別な設計費等の発生が少なく、納期も短縮できます。

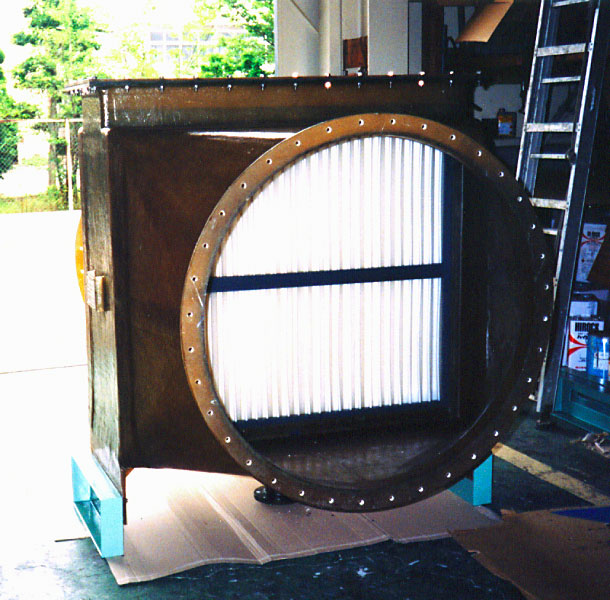

外形写真

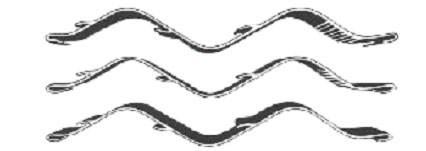

ブレード形状（断面）

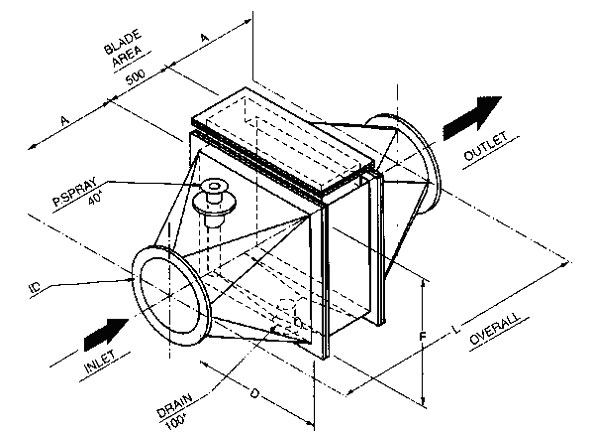

構造
