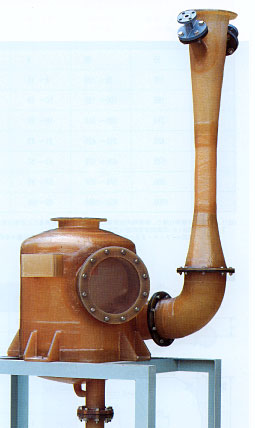

VOLTEX VENTURI SCRUBEER V720シリーズ高性能ベンチュリースクラバーヒューム除去装置

 VOLTEX VENTURI SCRUBBER は、粉塵、ヒューム除去に優れた特性を持ち、納入実績の多い装置です。

ベンチュリースクラバーの特性

1. 高い集塵効率

 大口径スプレーノズルからの洗浄液の噴霧により、液とガスを完全混合し、高い集塵効率を発揮します。



2. 低いランニングコスト

 大口径スプレーノズルを使用しているため、スラリー含有液も循環使用が可能で補給水を少なくできます。



3. 軽量で強靱な耐蝕構造

 FRPを構造材としているため、軽くて強く、しかも優れた耐蝕性を発揮します。(場合により、SUS製も製作します。)



4.規格化されて経済的

 処理風量に応じてサイズが規格化されており、設計及び製作納期の短縮が可能です。



5.自由なレイアウト可能

 ベンチュリー管とコレクターとの組み合わせに3タイプ(HV型、H型、V型)を用意しているため、自由なレイアウトが可能です。

標 準 仕 様

型番
処理風量㎥
/min
循環液量
l / min
補給水量
l /min
ファンの仕様
ポンプの仕様
風量㎥
/min
風圧
Pa
液量l
/min
揚程
MPa
V722
35
35
4
35
35
0.15
V723
100
35~100
4~10
100
35~100
0.15
V724
185
100~185
10~18
185
100~185
0.15
V725
310
185~310
18~31
310
185~310
0.15
V726
425
310~425
31~43
425
310~425
0.15
V727
570
425~570
43~57
570
425~570
0.15
V728
850
570~850
57~85
850
570~850
0.15
V729
1,000
850~1,000
85~100
1,000
850~1,000
0.15

 ※1:上記の表は標準仕様で、除害物の性質等により液・ガス比等異なることがあります。

 ※2:ファンの風圧(※)除去対象粒子径の設定により設計の上決定します。
